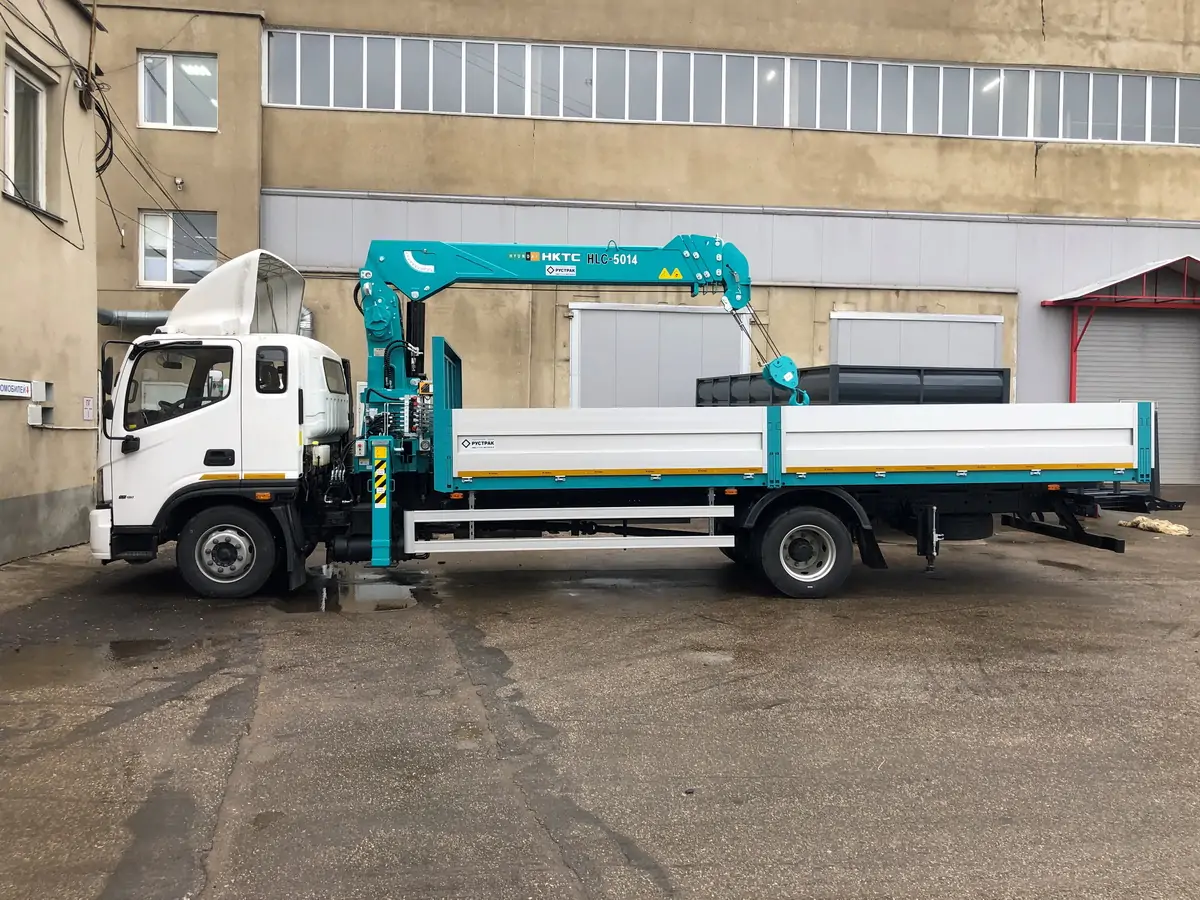

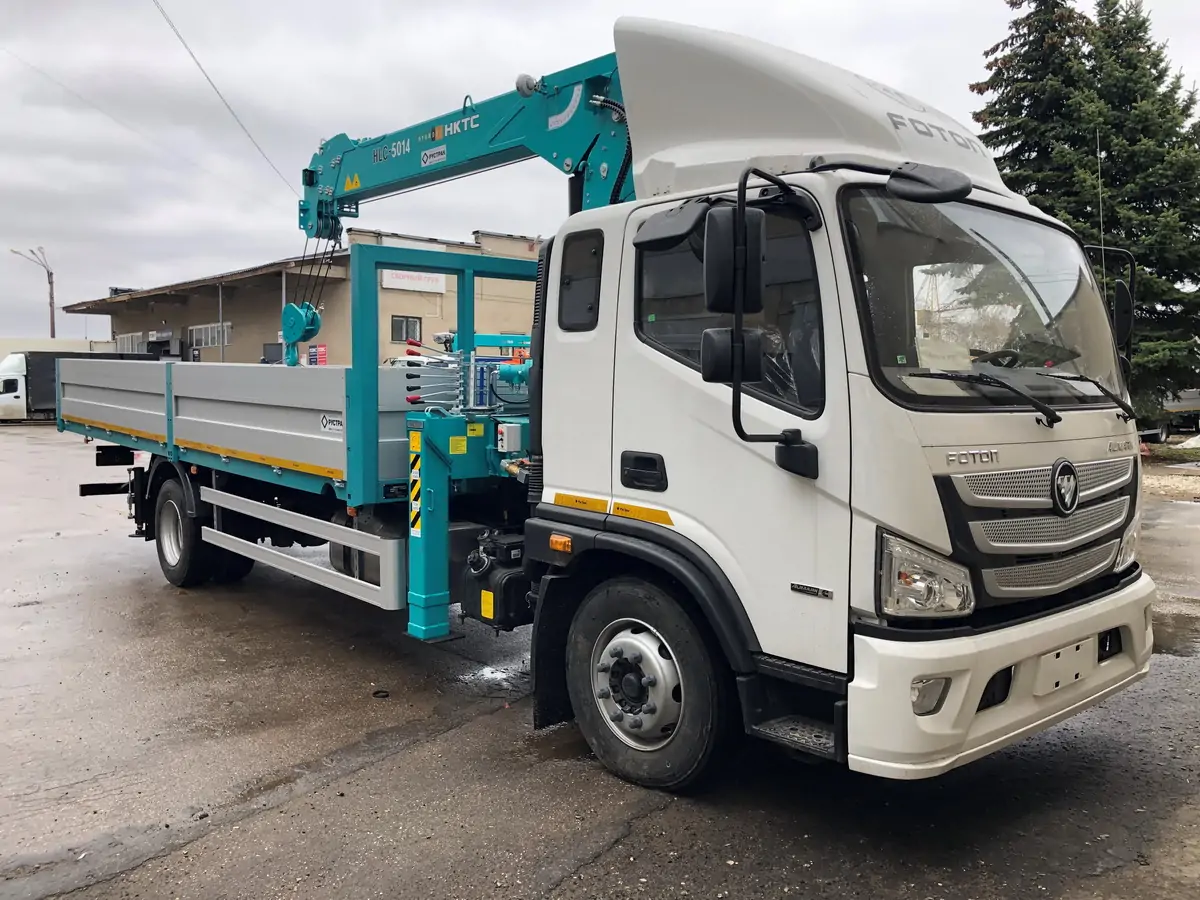

FOTON S120 КМУ (Грузовой манипулятор Фотон)

FOTON S120 КМУ (Грузовой манипулятор Фотон)

Шасси

4х2

Двигатель

166 л.с.

Cummins ISF3.8s5168

Коробка

МКПП полностью синхронизированная
6 передач EcoLite6s500

Топливный бак

200 л.

Подвеска

Рессорная

Шины

265/70/19.5

рекомендованный сервисный интервал 60000 км.

официальная гарантия 3 года без ограничения пробега

Уточнить стоимость

Купить в лизинг

Характеристики грузового манипулятора FOTON S120 (КМУ Фотон):

Общие параметрыДвигательТрансмиссияПодвескаСцеплениеТормозная системаТопливный бакШиныКабинаПараметры надстройки КМУ с бортовой платформойДополнительноЗимний пакет

Модификация	BJ1128
Комплектация	1128VGPEK-F2DA03
Категория	С
Колесная формула	4x2
Тип ТС	Грузовое шасси с надстройкой КМУ и бортовой платформой
Тип надстройки	Грузовой манипулятор
Завод-производитель шасси	Китай
Производитель	FOTON (Фотон)
Модель	Aumark (Аумарк)
Серия	S120
Код серии	BJ1128
Количество осей	2
Тип кабины	Цельнометаллическая, широкая, c 1 спальным местом, откидывающаяся вперед
Кол-во рядов	1
Кол-во мест для сидений	3
Максимальная допустимая масса транспортного средства, (кг)	18000
Максимальная допустимая масса транспортного средства, (кг)	12000
Снаряженная масса шасси, (кг)	4065
Грузоподъемность шасси, (кг)	7935
Фактическая грузоподъемность после надстройки	6000
Технически допустимая нагрузка на переднюю ось, (кг)	4200
Технически допустимая нагрузка на заднюю ось, (кг)	9000
Длина, (мм)	8940
Ширина, (мм)	2345
Высота, (мм)	2520
Колесная база, (мм)	5200
Передний свес, (мм)	1225
Задний свес, (мм)	2515
Дорожный просвет по заднему мосту, (мм)	190
Колея передних колес, (мм)	1841
Колея задних колес, (мм)	1800
Максимальная скорость, (км/ч)	110
Максимальный преодолеваемый подъём, (%)	30.0
Напряжение бортовой сети, (В)	24
Тип рамы	Лестничная, перфорированная, постоянного сечения
Метод соединения рамы	Клепка
Высота рамы, (мм)	234
Ширина рамы, (мм)	70
Толщина рамы, (мм)	6
Ширина рамы, (мм)	865
Монтажная длина рамы шасси, (мм)	6700
Погрузочная высота рамы шасси, (мм)	980
Межсервисный интервал, (км)	20000

Модель	Cummins ISF3.8s5168
Экологический класс	Евро-5
Тип	Дизельный, 4-х тактный, турбонаддув с промежуточным охлаждением (интеркулер), система питания - common-rail, 4-х рядный, объем 3760 см3, Система SCR (избирательная каталитическая нейтрализация), AdBlue, топливный фильтр грубой и тонкой очистки с подогревом
Максимальная мощность, (кВт (л.с.) / об/мин)	122 (166) / 2 600
Максимальный крутящий момент, (Н∙м / об/мин)	592 / 1 300 – 1 700

Модель	ZF EcoLite 6S600
Тип	Механическая, 6-ступенчатая, полностью синхронизированная
1-я передача	6.198
2-я передача	3.287
3-я передача	2.025
4-я передача	1.371
5-я передача	1.000
6-я передача	0.780
Задняя передача	5.681
Передаточное число главной передачи	4.875

Передняя	Зависимая, на полуэллиптических листовых рессорах, с гидравлическими амортизаторами и стабилизатором поперечной устойчивости
Задняя	Зависимая, на полуэллиптических листовых рессорах, с гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Тип	Сухое, однодисковое, диафрагменного типа, гидравлический привод, вакуумный усилитель

Тип	Пневматическая, двухконтурная с ABS, ESC
Передние тормоза	Дисковые
Задние тормоза	Барабанные
Стояночный тормоз	Пружинные энергоаккумуляторы на задней оси
Вспомогательная	Моторный тормоз (заслонка на выпускном коллекторе)

Ёмкость, (л)

200

265/70/19.5

Кондиционер	Есть
Радио FM-AM (мультимедиа)	Есть
Электропривод стеклоподъемников	Есть
Электропривод регулировки боковых зеркал заднего вида	Есть
Подогрев боковых зеркал	Есть
Передние противотуманные фары	Есть
Светодиодные дневные ходовые огни	Есть
Линзованые фары головного света	Есть
Центральный замок	Есть
Потолочная полка над козырьком водителя	Есть
Круиз-контроль	Есть
Камера заднего вида	Есть
Задние датчики парковки	Есть

Внимание! Ниже приведены характеристики только одного из видов надстроек, конечные параметры могут на 100% соответствовать Вашим требованиям и условиям эксплуатации, поэтому изображение автомобиля может отличаться от конечного. Пожалуйста, свяжитесь с менеджером для консультации.

Габаритные размеры платформы
- длина	6400
- ширина	2550
- высота	600
Основание бортовой платформы	Сварная рамная конструкция, с применением ультразвуковой дефектоскопии сварных швов. Состоит из продольных лонжеронов и поперечных балок, усиленных в местах стыка. По периметру приваривается универсальный окантовочный профиль. Дробеструйная обработка, промышленная многослойная окрасочная система (полиакриловая, антикоррозийнная мастика Underbody Protection - для каркаса, полиуретановая и эпоксидная – для основания), окраска и сушка в окрасочной камере. Цвет окраски каркаса – черный, цвет окраски основания – светло-серый(цвет может быть изменен по требованию заказчика). Вся окраска производится в специальных окрасочных камерах с соблюдением технологии окраски.
Крепление кузова к раме шасси	Стремянки в передней и средней части а/м, крепежные щеки – в задней части. Болты и момент затяжки выбираются согласно инструкциям производителя шасси.
Настил	Транспортная фанера толщиной 24мм
Настил	Оцинкованные петли крепления груза (не уменьшают погрузочную ширину платформы).
Борта платформы	Алюминиевые борта, откидывающиеся, высота 600 мм. По три оцинкованные петли на борт. Резиновый буфер-отбойник на каждом борту.
Угол открытия бортов, град.	170
Промежуточные стойки	быстросъемная, откидная
Боковая защита	Боковая защита из алюминиевого профиля, соответствует техническому регламенту о безопасности колесных транспортных средств и ЕЭК ООН
Задний брус безопасности	Задний стальной противоподкатный брус с пластиковыми наконечниками, соответствует техническому регламенту о безопасности колесных транспортных средств и ЕЭК ООН
Прочее оборудование	Пластиковые крылья, брызговики. Боковые габаритные огни 3 на сторону.
Прочее оборудование	Задние дополнительные аутригеры

Технические характеристики КМУ HKTC HLC-5014

ПРОИЗВОДИТЕЛЬНОСТЬ

Грузовой момент - 13,1 тм

Высота подъема макс. - 12,9 м

Рабочая высота макс. - 13,7 м

Рабочий радиус макс. - 10,7 м

Номинальная грузоподъемность - 5500 кг / 2 м

1-я стрела – 3660 кг / 3,5 м

2-я стрела – 1990 кг / 5,9 м

3-я стрела – 1400 кг / 8,3 м

4-я стрела – 990 кг / 10,7 м

АУТРИГЕРЫ

Передние - 4,1 м

Дополнительные задние аутригеры

СТРЕЛА

Количество секций - 4

Скорость вращения колонны - 2 об / мин

Канатоемкость лебедки - Ø10 × 75 м

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Производительность насоса - 45 л / мин

Давление масла - 210 бар

Объем масляного бака - 50 л

Макс. преодолеваемый подъем 30%

Макс. допустимая масса 12000 кг

Снаряженная масса шасси 4275кг

Грузоподъемность шасси 5000 кг

Технически допустмиая нагрузка на переднюю ось 4200кг

Технически допустимая нагрузка на заднюю ось 9000кг

Аккумуляторы	Да
Топливный фильтр с подогревом	Да
Дополнительный топливный фильтр	С электронасосом и подогревом
Зеркала заднего вида	С электрообогревом
Автономный отопитель кабины	Да
Предпусковой обогреватель	Да
Утепленная кабина	Да

* Представленное описание техники на сайте носит ознакомительный характер и может отличаться от фактического наличия, подробности у менеджеров компании
