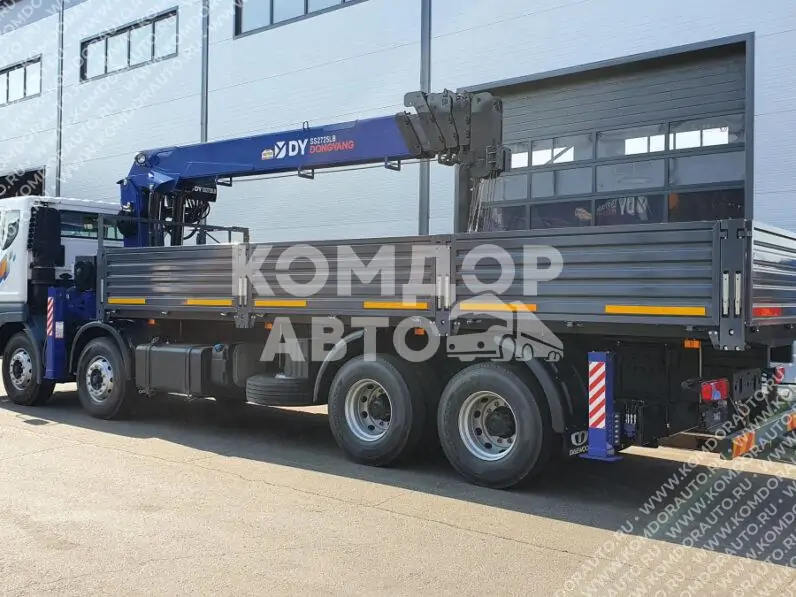

Mанипулятор Novus Daewoo CR9CS с КМУ DongYang SS2725LB

Грузоподъёмность	19 000 кг.
Объём двигателя	10 964 куб. см.
Привод	8×4



Двигатель:

Модель: Doosan Infracore DV11K Тип: дизельный Кол-во цилиндров: 6 цилиндров V-образных Рабочий объем двигателя: 10 964 куб. см. Степень сжатия: 16.5 ± 0.1:1

Трансмиссия:

Сцепление: PyoungHwa / Seojin Гидропривод с пневматическим усилением. Сухая однодисковая муфта с диафрагмой. Наружный диаметр пластин 430 мм. Модель коробки передач: ZF16S, механическая F16/R2

Подвеска:

Передняя: параболические рессоры со стабилизаторами и амортизаторами. Размер передней подвески: 1 900 на 100 мм. Задняя: параболические рессоры со стабилизаторами и амортизаторами. Размер задней подвески: 1 350 на 90 мм.

Манипулятор:

Описание манипулятора: DongYang SS2725LB

ХАРАКТЕРИСТИКИ
Производительность	Грузовой момент, кг.м	29000
	Макс. высота подъема(с гуськом), м	23,2(27,1)
	Макс. рабочий радиус(с гуськом), м	20,2(24,2)
	Грузоподъемность, кг/м	10000/3,0
		5500/5,4
		2900/9,1
		1700/12,8
		1250/16,5
		950/20,2
Маслянный насос	Производительность насоса, л/мин	90х90
	Давление масла, кгс/см2	210
	Объем маслянного бака, л	200
Стрела и трос	Тип стрелы/Количество секций	6-ти гранная/5
	Скорость выдвижения стрелы, м/сек	14,8/35
	Скорость подъема стрелы, °/сек	78/18
	Скорость вращения, об/мин	2,5
	Угол вращения, °	360
	Диаметр троса, мм	12,5
	Длина троса, м	100
	Скорость лебедки, м/мин	30~60 (при 1 кратной запасовке)
Аутриггеры	Тип аутриггеров	Гидравлические
	Макс. вылет передних аутриггеров, м	6,2
	Макс. вылет задних аутриггеров, м	5,4
Стандартная комплектация	Телескопическая стрела, крюк с тросом, поворотная станина, базовая рама, передние аутриггеры, задние аутриггеры, гидравлические трубки для задних аутриггеров, крепежные болты и гайки к грузовику.
Опции	Маслянный насос, гусек, дополнительная лебедка, пульт дистанционного управления, маслянный радиатор, верхнее сиденье.
